全自动指纹锁安装教程

作者: 皇迪 编辑: 皇迪 来源: 皇迪 发布日期: 2018.09.28
信息摘要:
皇迪全自动指纹锁安装教程?图文详解

皇迪全自动指纹锁安装教程(安装步骤:适用于全自动指纹锁安装

一、全自动指纹锁安装准备

1.门质为木质门还是防盗门, 门厚是多少(合适范围40-120MM)

2.开门方向是左内开、右内开、左外开、右外开;需知,开门方向直接影响门把手和锁舌方向。(图1所示)

开门方向

3.查看导向片尺寸是否合适,国标锁体侧片尺寸为24*240mm,如果不符合,需按门尺寸大小定制更换导向片。

4.确认门上是否有天地沟,判断方法:用手摸门顶边缘,有无锁孔,在门锁处于弹出状态,门顶边缘有无锁舌弹出

5.测量门边到锁方钢孔距离减去锁宽度,看看门边到锁面板边距离,测量目的锁装上会不会给门廓边挡到,如果档到不能安装

6.注意之前锁留下安装孔,现在锁是否能挡住(挡住要最好不要安装)

7.安装锁工具(图2所示)

安装工具

手电钻、电动螺丝刀、十字螺丝刀 开孔器、钻头、老虎钳,尖嘴钳、卷尺,排插。

一、全自动指纹锁安装步骤

1.首先要知道全自动锁调节左右开方是在后面板 有一个左右开关 (如图3所示) 要看一下左右开是否与门一样,如一样不用调节,反方向则要调节,拨一下开关便调换左右。(此图是在后铁封板为准)

智能锁安装

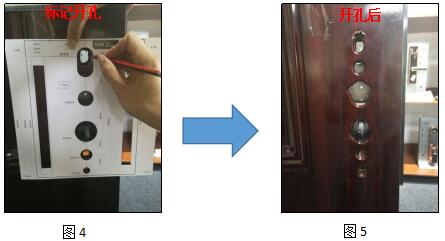

2.开安装孔先,(如图4-5所示)用开孔图测量用铅笔做记号或者用尺用铅笔做记号,用开孔器开孔(注意开孔大小)

全自动指纹锁安装

3.根据开门方向,调节斜锁舌方向(门内开,斜面朝外;门外开,斜面朝内),如图6所示 锁体型号为6068(带天地钩) 先使 “L 红圈”往上扣,然后斜锁舌往导向片外弹测出15毫米 ,图7所示转动180度使锁舌方向与门方向匹配,再将斜舌推进去就完成调换。 调节后图8所示 最后插入门锁体槽中,拧上螺丝 (如图10所示)有天地钩门的要用带天地钩锁体

指纹锁安装

指纹锁安装

4.装入全自动锁芯 (如图11-12-13所示)

智能锁安装

5.(如图14所示)拧上前面板的2根螺丝连接杆,2根锁体连接杆与硅胶垫,(如图15所示)后面板装入硅胶垫与反锁旋钮插入反锁方钢。(固定紧)

指纹锁安装

6.(如图16、所示)过线,之后将前面板安装至门上

全自动指纹锁

7.将后面板安装,把后面板的连接线与前面板的公线对插好。 对整锁芯接杆与电机旋钮配合好,钮电机旋钮与反锁开关测试一下,将多余的线塞入门孔里。然后对整连接柱孔拧入2颗螺丝固定,要注意锁下与门边要保持平行(如图17、18、19、20、21所示)

全自动指纹锁安装

指纹锁

8.安装前后面板完成。,手动测试电机旋钮与反锁是否正常运营。放入电池后,扣上电池盖。设置锁内指纹、密码、磁卡信息后,即可正常使用。

9.扣盒扣板安装:

智能锁安装

①.指纹锁测试正常后,可将扣盒与扣板安装到门框上,注意分清扣板上下端方向,四方孔在上端。要用铅笔做记号测量对应位置

②.然后开关门试一下扣盒与锁舌门框闭合情况是否正常。注意此时较好在门内外都要有人,以防测试时门无法打开。这样我们的门锁就安装完成了。

三、全自动指纹锁安装注意事项

指纹锁很多时候出现问题都是因为安装不当引起的,所以安装过程中需要注意的问题。

1)因为门的开启方式不一样,安装模上开孔孔位也不一样,所以安装之前一定要先确定正确的位置。

2)锁前后体导线,插座和插头的方向确保连接正确。

3)安装之前要确定安装高度,在将安装模贴在相应的位置,用铅笔画出需开孔的位置。

4)画孔时安装模折边一定要和门框垂直,否则会造成锁体安装后不能和门保持垂直。

5)锁芯一般情况下要求安装在门厚中间位置。

6)门框开好孔后一定要将孔内的木屑或其他异杂物清理干净,以防门在开关振动时将杂物掉入锁体。

编辑:皇迪
